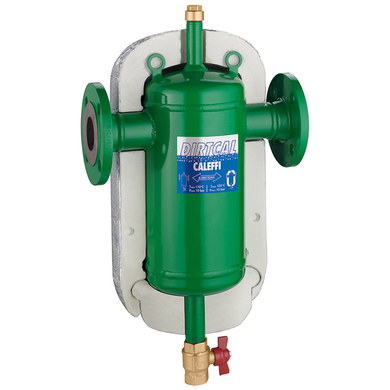

Дешламатор DIRTCAL® - DIRTMAG® серії 5465

Призначення

Грязеуловлювач відокремлює домішки, які в основному складаються з піску та частинок іржі, що циркулюють у замкнутих контурах системи. Домішки збираються у великій накопичувальній камері, яка потребує нечастих процедур очищення, з якої вони можуть бути видалені навіть під час роботи системи. Версії з магнітом призначені для відділення залізовмісних домішок.
Цей пристрій здатний ефективно видаляти навіть дрібні частинки з вкрай обмеженою втратою напору. Грязеуловлювачі DIRTMAG® (від DN 50 до DN 150) поставляються в комплекті із попередньо формованою гарячою ізоляцією корпусу, що забезпечує ідеальну теплоізоляцію при використанні як з гарячою, так і охолодженою водою.

Технічні характеристики

Матеріали

• Корпус: сталь з епоксидним покриттям
• Камера збору бруду: -
• Верхня частина: латунь EN 12164 CW617N
• Внутрішній компонент: нержавіюча сталь EN 10088-3 (AISI 302)
• Гідравлічні ущільнення: безазбестові волокна (верхнє з'єднання)
• Верхнє з'єднання: латунь EN 12165 CW617N

Продуктивність

• Середовище: вода, нетоксичні розчини гліколю відповідно до Директиви 67/548/ЄС
• Макс. концентрація гліколю: 50%
• Макс. робочий тиск: 10 бар
• Діапазон робочих температур: 0-110 ° С
• Розмір частинок, що відокремлюються: до 5 мкм

З'єднання

• Основні: (DN 50÷150) PN 16; (DN 200÷300) PN 10 для з'єднання з фланцем у відповідь EN 1092-1
• Підключення датчика: DN 200 ÷ DN 300, вхід/вихід 1/2” ВР
• Верхнє підключення: 3/4" НР (з заглушкою)
• Злив: (DN 50÷DN 150) 1” ВР; (DN 200÷DN 300) 2” ВР
