NORDIC COMBI ELEKTRONIK
Ємнісний водонагрівач NORDIС COMBI ELEKTRONIK - сучасний пристрій для нагріву та зберігання гарячої води. Водонагрівач призначені для роботи з максимальним тиском води 0,6 МПа (6 бар). Обладнаний змійовиком і електричними нагрівальними елементами 2х1,2 кВт, 230V, з програмованим електронним термостатом.
Особливості:
Програмований електронний контролер працює в тижневому циклі та має такі функції:
- захист води від замерзання;
- можливість нагріву води під час дії низьких тарифів (ціни на електроенергію);
- можливість нагрівання води протягом певного часу.
Нагрівачі призначені для підвіски тільки у вертикальному положенні.
Герметичний циліндричний резервуар виготовлений зі сталі, внутрішнє покриття зі спеціальної керамічної емалі, яке захищає бак від корозії та забезпечує високу якість води, що нагрівається. У нижній частині резервуара встановлено магнієвий анод. Теплоізоляцію бака забезпечує шар безфреонового поліуретану, захищений від зовнішнього впливу оболонкою з листової сталі, покритої порошковою фарбою. Верхня і нижня кришка оболонки корпусу виконані з пластику.
Крім спірального трубчастого теплообмінника, NORDIC COMBI ELEKTRONIK оснащений «сухими» ТЕНами 2x1200Вт, 230В.
Характеристики:
|
Потужність, кВт |
2.4 |
|
Електричний тен |
Так |
|
Об'єм (л) |
140 |
|
Об'єм (л) |
140 |
|
Напруга (В) |
230 |
|
Варіант монтажу |
вертикальний |
|
Габаритні розміри, мм |
1345/454/470 |
|
Діаметр водонагрівача (мм) |
454 |
|
Діаметр входу хол. води (дюйм) |
1/2 |
|
Діаметр виходу гар. води (дюйм) |
1/2 |
|
Діаметр входу нижнього теплообмінника (дюйм) |
3/4 |
|
Діаметри виводів для рециркуляції (дюйм) |
1/2 |
|
Діаметр виходу нижнього теплообмінника (дюйм) |
3/4 |
|
Максимальна робоча температура (˚С) |
80 |
|
Макс.температура опалювальної води (°C) |
90 |
|
Макс. робочий тиск води в резервуарі (бар) |
6 |
|
Потужність ТЕНа (кВт) |
2x1.2 |
|
Напруга, В/Гц |
230/50 |
|
Макс. вага без води (кг) |
77 |
|
Площа поверхні нижнього теплообмінника (м2) |
1,6 (7,4 dm³) |

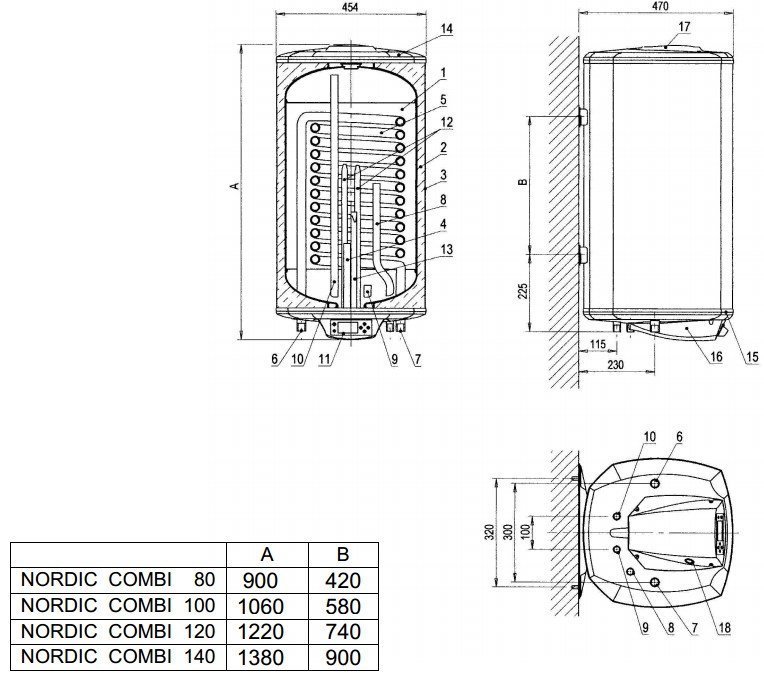

Габаритні розміри та будова NORDIС COMBI ELEKTRONIK
1 - Резервуар
2 - Теплоізоляція
3 - Корпус
4 - Магнієвий анод
5 - Змійовик
6 - Вхід нагрівальної води 3/4»
7 - Вихід нагрівальної води 3/4»
8 - Циркуляція 1/2»
9 - Вхід споживаної холодної води 1/2»
10 - Вихід споживаної гарячої води 1/2»
11 - Електронний термостат
12 - Електричний нагрівач (ТЕН)
13 - Гільза регулятора температури
14 - Верхня кришка
15 - Нижня кришка
16 - Панель керування
17 - Вкладка
18 - Гільза для під'єднання датчика температури котла Ц.О.
Електрична схема
RL1, RL2 - теплове реле вимикач
Т - датчик NTC
RL3 - теплове реле вимикач електронагрівача G
TS1 - датчик температури термовимикача
TS2 - датчик температури електронагрівача
G - електронагрівач (ТЕН)
