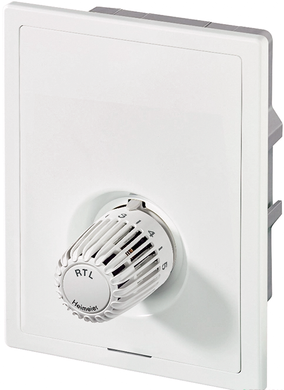

Унібокс для теплої підлоги IMI Heimeier Multibox Eclipse K RTL (9318-00.800*)

Multibox Eclipse застосовується для індивідуального регулювання кімнатної температури або обмеження максимальної температури у зворотному трубопроводі циркуляційного кільця контуру опалення підлоги. Обмежувач витрати, що вбудовується, забезпечує необхідну витрату. Компенсація відхилення до 6° з кожного боку у разі перекосу під час монтажу короба. Універсальне кріплення на будь-яких типах стін завдяки відстані, що варіюється, до 30 мм між монтажним коробом і декоративною кришкою.

Ключові особливості:

• Вбудований обмежувач витрати усуває перевитрати
• Проста процедура налаштування витрати незалежно від опалювального навантаження
• Компенсація відхилення до 6 ° з кожного боку у разі перекосу при монтажі короба
• Універсальна установка на будь-яких типах стін завдяки відстані, що варіюється, до 30 мм між монтажним коробом і декоративною кришкою.

Застосування:

• Для систем підлогового опалення, систем «теплі стіни», та комбінації систем тепла підлога/радіатор

Функції:

• Індивідуальне регулювання кімнатної температури
• Автоматичне обмеження витрати
• Закриття
• Видалення повітря

Розміри:

• Клапан DN 15
• Монтажна глибина – 60 мм
• Універсальна установка на будь-яких типах стін завдяки відстані, що варіюється, до 30 мм між монтажним коробом і декоративною кришкою.
• Компенсація відхилення до 6 ° з кожного боку у разі перекосу при монтажі короба

Номінальний тиск:

• PN 10

Діапазон:

• Термостатична головка K: 6°C – 28°C
• Обмежувач температури «обратки» RTL: 0°C – 50°C

Робоча температура:

• Max. робоча температура: 90°C
• Min. Температура температури: 2°C

Діапазон витрати:

• Витрата може бути попередньо налаштована в наступному діапазоні: 10-150 л/год
• Заводське налаштування 150 л/год

Макс. перепад тиску:

• 60 кПа (<30 dB(A))

мін. перепад тиску:

• 10 - 100 л / год = 10 кПа
• 100 - 150 л / год = 15 кПа

Матеріал:

• Корпус клапана: корозійностійка бронза
• Кільцеве ущільнення: EPDM
• Конус клапана: EPDM
• Поворотна пружина: Нержавіюча сталь
• Термостатична вставка: Латунь, PPS
• Шток: Шток із сталі Niro з ущільненням із подвійного кільця ущільнювача. Зовнішнє кільце ущільнювача можна замінити під тиском
• Пластикові частини з ABS та PA
• Сенсорний елемент: Термостатична головка K оснащена вбудованим датчиком рідини. Обмежувач температури зворотного потоку (RTL) оснащений елементом з рідиною, що розширюється.

Обробка поверхонь:

• Усі моделі комплектуються декоративною кришкою та головкою зі шкалою у білому RAL 9016 або хромованому виконанні.

Маркування:

• TAH, стрілка напряму потоку, II-маркування

З'єднання:

З'єднання з боку труби - G3/4", з конусом, що дозволяє використовувати компресійні фітинги для приєднання до полімерних, мідних, сталевих тонкостінних або металополімерних труб.

Характеристики товара: Унібокс для теплої підлоги IMI Heimeier Multibox Eclipse K RTL (9318-00.800*)
