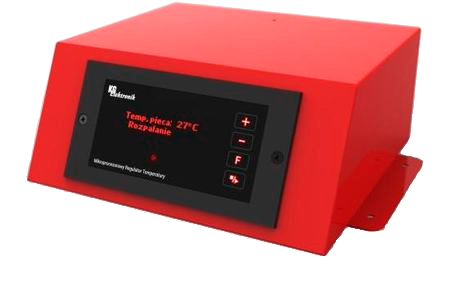

Блок керування KG Elektronik CS-24 (для насосів ЦО, ГВП, вентилятора, теплої підлоги, системи подачі палива, з можливістю підключення кімнатного термостату або кімнатної панелі CS або SP)

KG Elektronik CS-24 контролює роботу вентилятора наддуву, насосів ЦО, ГВП, теплої підлоги, системи подачі палива, з можливістю підключення кімнатного термостату або кімнатної панелі CS або SP. Інтелектуальний контролер управління процесами спалювання дров, вугілля, дрібної фракції вугілля, пелет тощо. Кімнатна панель є також кімнатним термостатом.

Версія CS має скляний сенсорний дисплей. А у версії SP – натискна мембранна клавіатура.

Установки вентилятора

Можливість вибору режиму роботи вентилятора:

- CS – Control Smart – плавна автоматична модуляція роботи вентилятора;

- STD – потужність роботи вентилятора Користувач може встановлювати самостійно

У опції CS автоматика сама заздалегідь зменшує оберти під час підвищення температури котла. Це сприяє плавному нагріванню та зниженню температури і не допускає шкідливих для обладнання температурних стрибків. У цій опції можна встановити мінімальну та максимальну потужність роботи вентилятора.

Установки насосів

Ця функція має можливість встановлення температури включення насоса ЦО, а також температури бойлера, яку потрібно підтримувати, і температури вимикання насоса підлоги. Насос підлоги включається разом із насосом ЦО. Насос ГВП ніколи не працює нижче температури згасання котла. Це захищає бойлер від примусового охолодження у разі згасання котла. Мінімальна температура бойлера може бути не меншою за встановлену температуру згасання котла.

Функція "Пріоритет" – пріоритет насоса ГВП. При включенні функції пріоритету ГВП вмикається насос бойлера за умови, що температура котла буде більшою, ніж температура в бойлері. При досягненні заданої температури бойлера у другу чергу увімкнеться насос ЦО. При вимкненому пріоритеті ГВП насоси працюють незалежно. В опції пріоритет є так звана функція "Підігрів бойлера" - автоматика збільшує температуру котла на 7°С більше, ніж встановлена температура бойлера. Під час підігріву води в бойлері котел перехотить до встановлених параметрів, а якщо термостат підключено, то в режим підтримки.

Функція "Літній режим" блокує роботу насоса ЦО. Працює лише насос бойлера. Насос ЦО вмикається, лише якщо температура котла досягне 90°С. Це одна з функцій захисту від закипання системи ЦО.

Кімнатний термостат В автоматиці можна використовувати кімнатний термостат. Автоматика після отримання сигналу від термостата (розмикання контакту) перетворюється на режим підтримки - це температура згасання - 5°С. Кімнатний термостат не блокує нагрівання бойлера ГВП, гаряче водопостачання завжди у пріоритеті, після нагрівання гарячої води котел переходить у режим підтримки.

Функція "Антистоп" - поза опалювальним сезоном, щоб уникнути застоювання насоси автоматично включаються кожні 14 днів на кілька секунд.

Функція "Антизамерзання" - при досягненні температури ЦО - 5°С автоматично вмикаються насоси для максимально можливого захисту системи від замерзання.

Регульований гістерезис - від 1 до 5 °С.

Функція "Аларм" - автоматика має звукову сигналізацію, яка попереджає користувача про надто високу температуру.

Термічний захист - це додатковий біметалічний датчик (монтується разом з датчиком температури ЦО або на трубі подачі), який блокує подачу електрики на вентилятор у разі досягнення на котлі температури 85 °С. Це ще одна система захисту від закипання у разі несправності автоматики. У разі несправності датчика Термік вентилятор не працює.

Запобіжник – автоматика має запобіжник 3,15 A.

УВАГА: заборонено використовувати запобіжники більшої потужності!

Установки сервоприводу

Сервопривід - 3D/4D (для змішувача)

Тип двигуна – 50 сек. - 1200 сек.

Температура клапана 20-60 ° С

Режими роботи STD – TERM

Установки системи подачі палива

Користувач може сам встановлювати час та перерви подачі палива.

Темп. аларма системи подачі - 60 - 80 °С

Тип системи подачі - шнек/шуфлядний

Система подачі повинна бути обладнана датчиком NO (датчик провертання шнека).

Технічні характеристики

Напруга живлення - 230 В/50 Гц +/- 10%

Температурний режим роботи - від -10 до + 50 °С

Провід підключення - 3 x 0,75 мм

Аварійний термостат – 85 °С

Установки котла

Температура котла – 25 °С – 85 °С

Час продування - 0-30 сек.

Перерва продування - 1-15 хв.

Гістерезис котла - 1 ° С-5 ° С

Температура згасання – 20 °С – 50 °С

Час розпалювання – 30 хв. - 1 год.30 хв.

Кімнатний термостат

Температура аларма – 70 °С – 100 °С

Налаштування насосів

Температура включення насоса ЦО – 20 °С – 80 °С

Температура бойлера ГВП - 20 ° С - 80 ° С

Температура вимикання насоса підлоги - 20 °С - 80 °С

Пріоритет ГВП

Режим Літо / Зима

Налаштування вентиляторів

Тип керування - (CS) – (STD)

Потужність вентилятора (STD) - 10 - 100%

Потужність наддування - 10 - 99 %

Тип вентилятора

Потужність номінальна (CS) - 10 - 90 %

Потужність максимальна (CS) - 20 - 99%

Гарантія: 2 роки

Виробництво: Польща
